平行軸斜齒輪減速機電機
網站首頁 > BOSERL減速機 > 平行軸斜齒輪減速機廠家 > FAF系列減速機廠家

FAF127R87DVE132M4詳細信息

prevnext

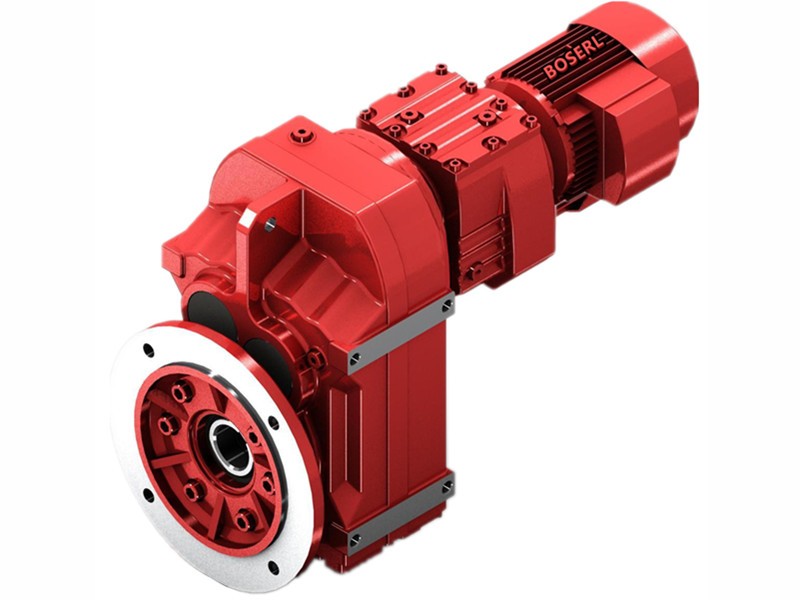

FAF127R87DVE132M4

訂購熱線:13360667204
  1. 詳細信息

關鍵詞:30KW平行軸減速器_FAF127R87DVE132M4_FAF127R87DR160M4

FAF127R87DVE132M4減速機電機參數

型號減速比功率轉數扭矩重量力矩安全系數
FAF127R87DVE132M44185.5KW3.50r/min13900N.m823kg86600N0.85
FAF127R87DVE132M43745.5KW3.90r/min12500N.m823kg89500N0.95
FAF127R87DVE132M43125.5KW4.70r/min10400N.m823kg90000N1.15
FAF127R87DVE132M42935.5KW5.00r/min 9770N.m823kg90000N1.25
FAF127R87DVE132M42595.5KW5.60r/min8620N.m823kg90000N1.40
FAF127R87DVE132M42235.5KW6.50r/min7450N.m823kg90000N1.60

FAF127R87DR160M4減速機電機參數

型號減速比功率轉數扭矩重量力矩安全系數
FAF127R87DR160M422311KW6.60r/min14800N.m878kg84900N0.80
FAF127R87DR160M419811KW7.50r/min13100N.m878kg88300N0.90
FAF127R87DR160M416611KW8.90r/min11000N.m878kg90000N1.10

FAF127R87DVE132M4減速機電動機類型:

F127R87DVE132M4底腳安裝平行軸—斜齒輪平行軸斜齒輪減速機

FA127BR87DVE132M4底腳空心軸安裝平行軸—斜齒輪減速機

FV127BR87DVE132M4底腳花鍵空心軸安裝平行軸—斜齒輪減速機

FA127R87DVE132M4空心軸安裝平行軸—斜齒輪減速機

FV127R87DVE132M4花鍵空心軸安裝平行軸—斜齒輪減速機

FAF127R87DVE132M4是B5法蘭空心軸安裝平行軸—斜齒輪減速機

FVF127R87DVE132M4是B5法蘭花鍵空心軸安裝平行軸—斜齒輪減速機

FAZ127R87DVE132M4是B14法蘭安裝平行軸—斜齒輪減速機

FVZ127R87DVE132M4是B14法蘭花鍵空心軸安裝平行軸—斜齒輪減速機

FF127R87DVE132M4是B5法蘭安裝平行軸—斜齒輪減速機

FH127BR87DVE132M4底腳空心軸鎖緊盤安裝平行軸—斜齒輪減速機

FH127R87DVE132M4是空心軸鎖緊盤安裝平行軸—斜齒輪減速機

FHF127R87DVE132M4是B5法蘭空心軸鎖緊盤安裝平行軸—斜齒輪減速機

FHZ127R87DVE132M4是B14法蘭空心軸鎖緊盤安裝平行軸—斜齒輪減速機

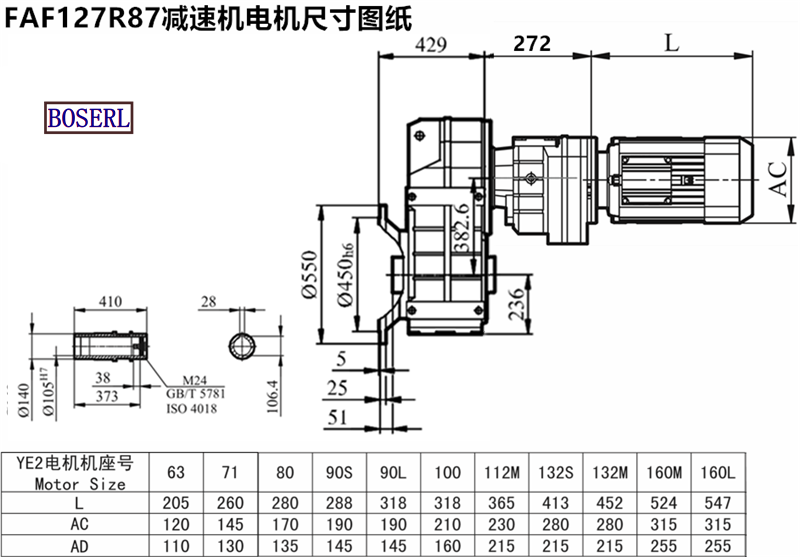

FAF127R87DVE132M4減速機電動機安裝尺寸圖紙



FAF127R87DVE132M4減速機電動機生產廠家,看廠請提前三天預約三相220V電機減速機

關鍵詞:FAF系列減速機與電機_220V電機減速機一套_三相220V電機減速器_380V電機減速機_三相380V電機減速器_三相減速電機_三相減速機生產廠家

FAF系列減速機型號:FAF27減速機,FAF37減速機,FAF47減速機,FAF67減速機,FAF77減速機,FAF87減速機,FAF97減速機,FAF107減速機,FAF127減速機,FAF157減速機

FAF系列減速機可配變頻電機,剎車電機,防爆電機,伺服電機,交流電機,直流電機,三相電機,單相電機 0.12KW-132KW之間

如需工程師幫選型,請加微信13827261050,留言告知工程師參數要求



標簽:   30KW平行軸減速器 FAF127R87DVE132M4 FAF127R87DR160M4

跟此產品相關的文檔 / Related DownLoad

產品文件名稱 點擊下載
FAF127R87DVE132M4減速機樣本 點擊下載
FAF127R87DVE132M4減速機三維圖紙 點擊下載
