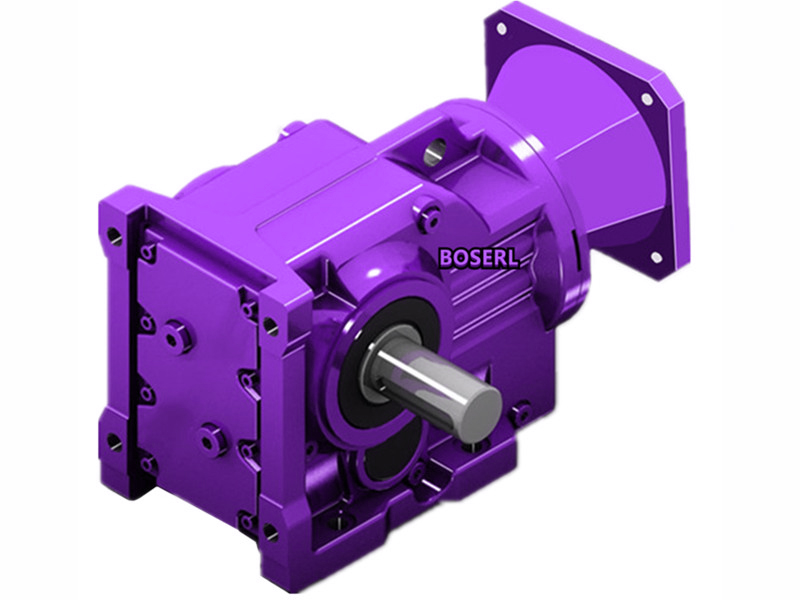

傳動角箱與電機一套加電機外形安裝尺寸

2023-01-02 22:09:07 閱讀

傳動角箱與電機一套加電機外形安裝尺寸。由重要零件,按順時針方向依次編號,并對齊。軸系的固定:軸向固定:動彈軸承采用軸肩和悶蓋或透蓋,軸套作軸向固定;齒輪同樣。2個視圖中以俯視圖作基本視圖為主。對零件剖面寬度的剖視圖,剖面答應涂黑表示。傘形齒輪減速機與電機一套加電機零件圖的作用:反映設計者的意圖,是設計、出產部分組織設計、出產的重要技術文件。附件:包括窺視孔及窺視孔蓋、通氣器、軸承蓋、定位銷、啟箱螺釘、油標、放油孔及放油螺塞、起吊裝置。表達機器或部件運載零件的要求,是制造和檢修零件的依據。傳動角箱與電機一套剖視圖的剖面線間距應與零件的大小相協調,相鄰零件剖面線盡可能取不同。傳動角箱與電機一套密封:防止外界的灰塵、水分等侵入軸承,并阻止潤滑劑的漏失。傳動角箱與電機一套齒輪采用浸油潤滑。軸承潤滑采用潤滑脂,傳動角箱與電機一套加電機潤滑脂的加入量為軸承曠地空閑體積的采用稠度較小潤滑脂。當齒輪圓周速度時,圓柱齒輪浸入油的深度約個齒高,三分之齒輪半徑,大齒輪的齒到油底面的間隔≥30~60mm。繪制過程:畫三視圖:繪制裝配圖時留意題目:a先畫中央線,然后由中央向外依次畫出軸、傳動零件、軸承、箱體及其附件。


安裝尺寸:傳動角箱與電機一套箱體底面的長與寬、地腳螺栓的位置、間距及其通孔直徑、外伸軸真個直徑、配合長度及中央高等。二級減速器的箱體和附件:箱體:用來支持旋轉軸和軸上零件,并為軸上傳動零件提供封鎖工作空間,防止外界灰砂侵入和潤滑逸出,并起油箱作用,保證傳動零件嚙合過程良好的潤滑。先畫輪廓,后畫細節,先用淡線后加深。傳動角箱與電機一套繪制過程:畫三視圖:繪制裝配圖時留意題目:a先畫中央線,然后由中央向外依次畫出軸、傳動角箱與電機一套加電機傳動零件、軸承、箱體及其附件。先畫輪廓,后畫細節,先用淡線后加深。傳動角箱與電機一套加電機技術特性表和技術要求:技術特性表說明傳動角箱與電機一套加電機的主要機能參數、精度等,布置在裝配圖右下方空缺處。形狀尺寸:錐齒輪減速器的大長、寬、高形狀尺寸表明裝配圖中整體所占空間。周向固定:動彈軸承采用內圈與軸的過渡配合,齒輪與軸除采用過盈配合還采用圓頭普通平鍵。傳動角箱與電機一套加電機同零件在各視圖上的剖面線方向和間距要致。2個視圖中以俯視圖作基本視圖為主。傳動角箱與電機一套加電機完成裝配圖:標注尺寸:標注尺寸反映其的特性、配合、形狀、安裝尺寸。技術要求包括減速機廠家裝配前、動彈軸承游隙、傳動接觸雀斑、嚙合側隙、箱體與箱蓋接合、傳動角箱與電機一套加電機的潤滑、試驗、包裝運輸要求。http://www.wll2008.cn/product/list-kxiliejiansuji-cn.html


關鍵詞:錐齒輪減速機選型_硬齒面減速電機一套選型_斜齒輪減速機選型_傘齒輪減速器選型_蝸輪蝸桿伺服電機與減速機選型


標簽:  傳動角箱與電機一套加電機外形安裝尺寸
